Editor Interativo

Description

O editor interativo adiciona novas funcionalidades ao scilab, agora o usuário pode interagir com a janela de plot e os objetos graficos sem usar uma única linha de código.

O editor interativo de plot fornece as seguintes funcionalidades:

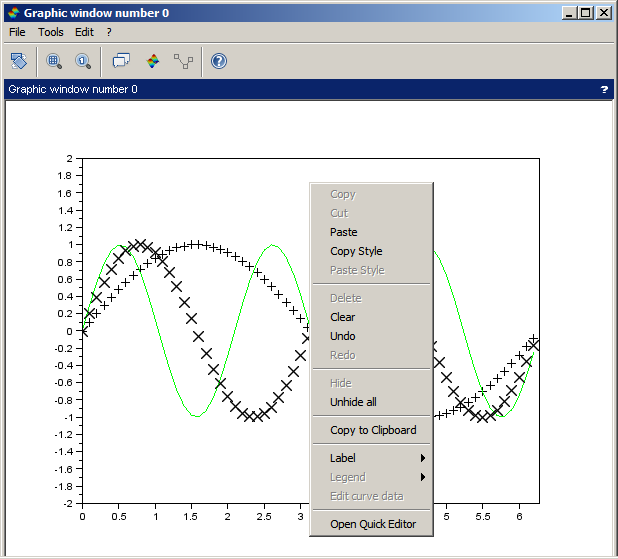

Menu de Edição:

• O usuírio pode selecionar curvas, superfícies e legendas na janela de plot.

• Entidades selecionadas podem ser copiadas ou recortadas e coladas em outras figuras (exceto legendas).

• As propriedades dos eixos podem ser copiadas e coladas de uma figura para outra para facilitar a formatação.

• A figura pode ser copiada par a área de transferência do sistema, e colada em outros programas (como editores de texto e imagens que suportem).

• Deleta a entidade selecionada.

• Permite ao usuários ocultar a entidade selecionada e reexibir todas as entidades ocultas.

• Quase todas as ações feitas com o editor podem ser desfeitas/refeitas.

• Rotulos

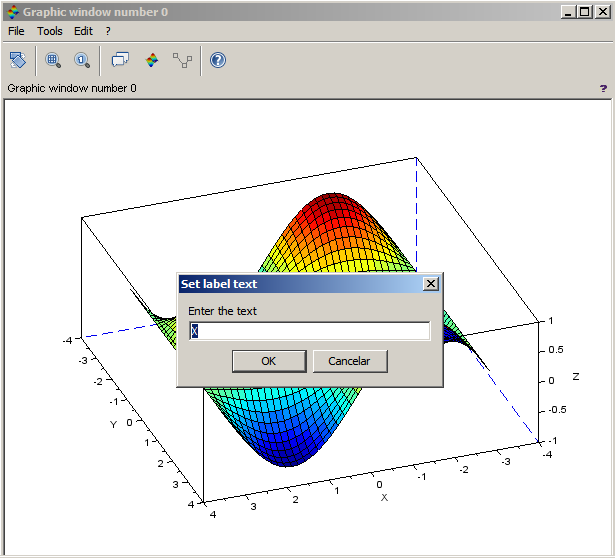

  Com o simples click do botão direito o usuário pode inserir rotulos nos eixos, e com um click duplo sobre o texto de um rotulo abrir uma caixa de diálogo para editar o texto do mesmo.



• Legendas

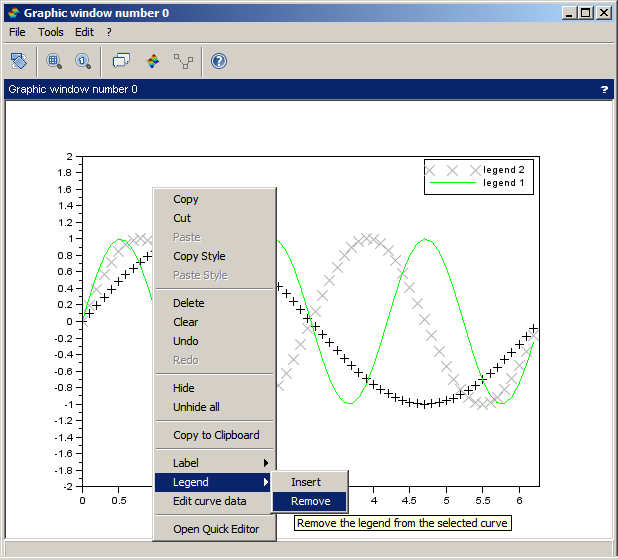

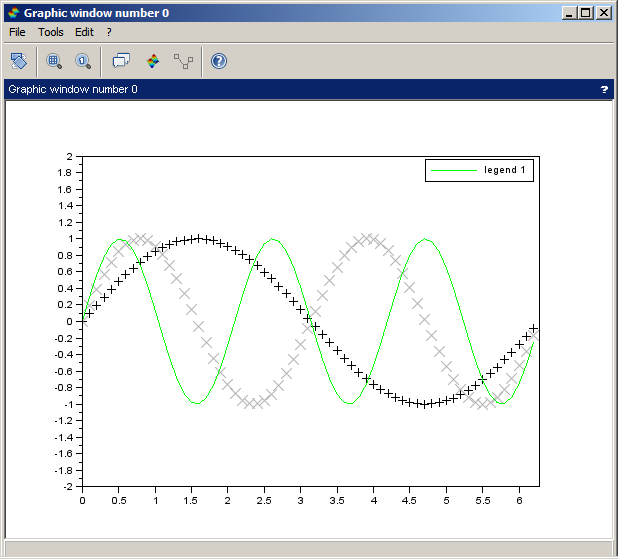

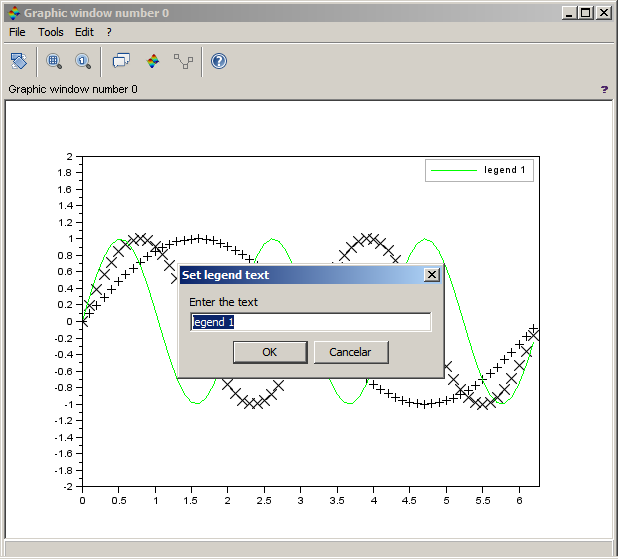

  Com o simples click do botão direito o usuário pode inserir uma legenda para a curva selecionada ou remover uma legenda existente dessa curva, e com um click duplo sobre uma legenda abrir uma caixa de dialogo para edita o texto do mesmo.



• Limpa o eixo.

• Com o simples click do botão direito o usuario pode abrir a ged com as propriedades da entidade selecionada.

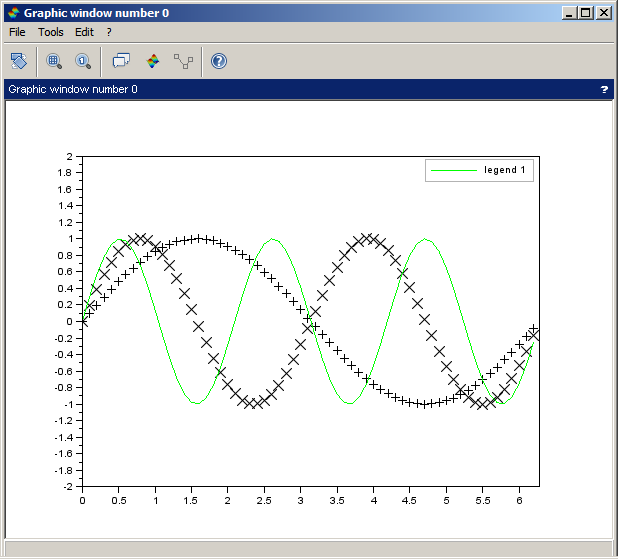

• Mover Objetos

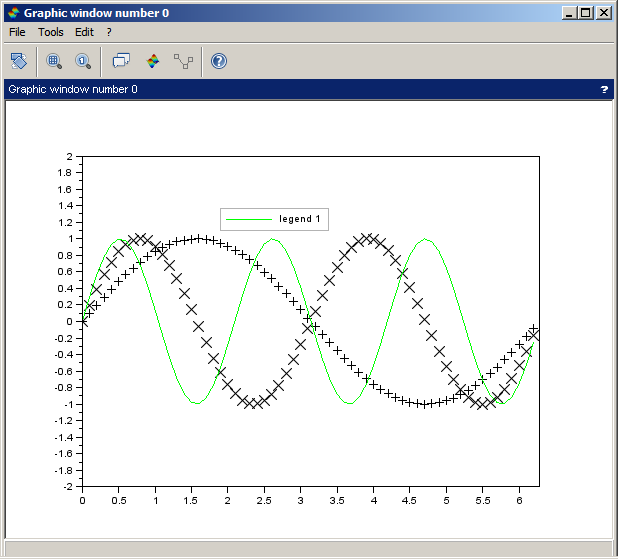

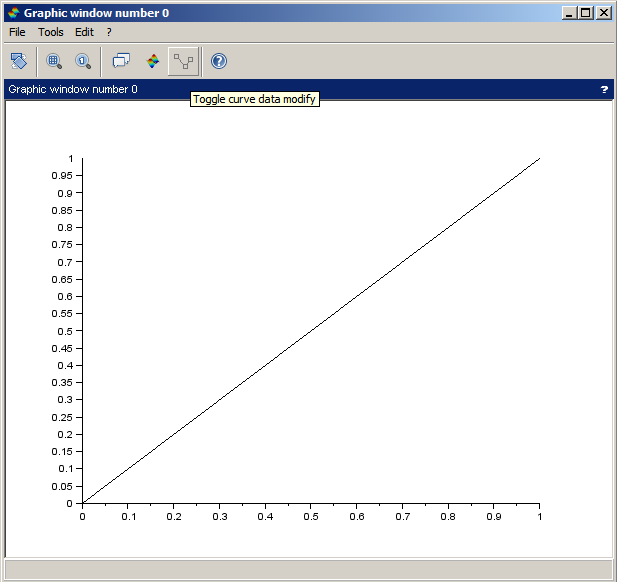

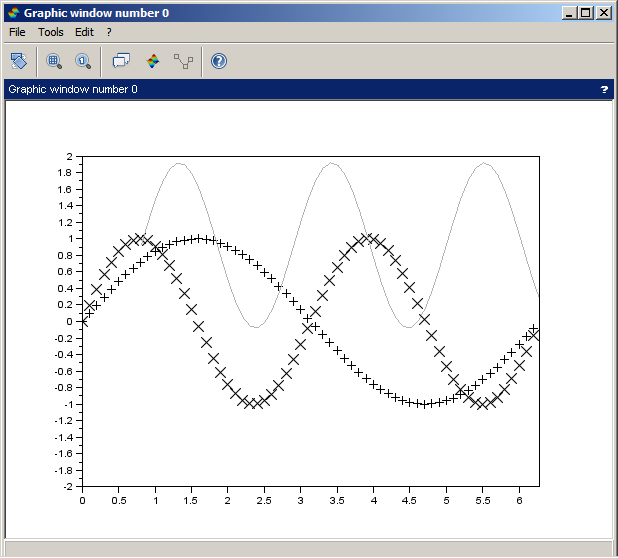

  Para mover objetos: Habilite o modo de edição de dados, selecione e arraste um objeto.



• Editor gráfico de curvas

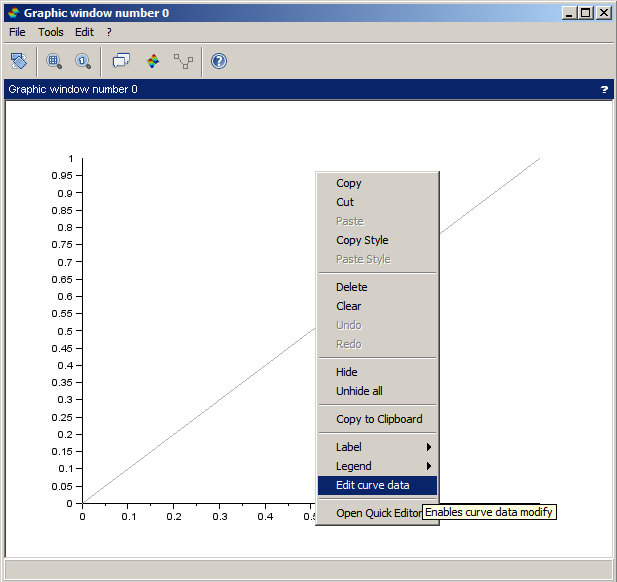

  Para editar os dados de uma curva: Habilite o modo de edição de dados, selecione um objeto, click com o botão direito, "editar dados da curva" ou dê um click duplo sobre a curva.

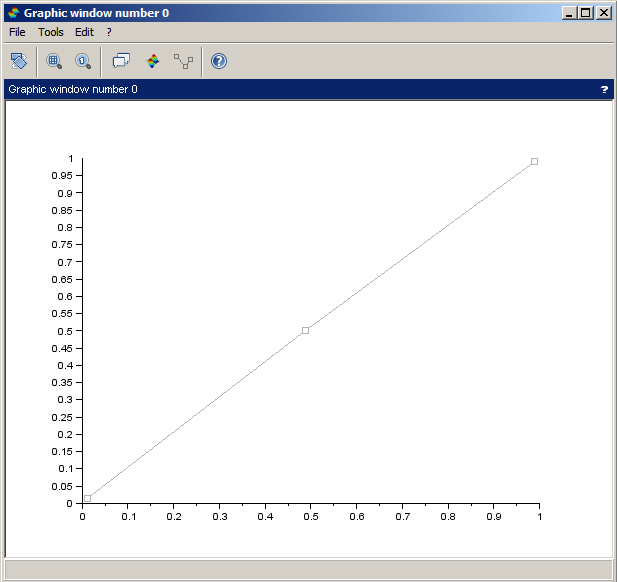

  Para adicionar um ponto a curva: com a curva selecionada e o modo de edição de dados habilitado, click com o botão direito, inserir ou dê um click duplo sobre a curva na posição onde deseja adicionar o ponto.

  Para remover um ponto: com a curva selecionada e o modo de edição de dados habilitado, click com o botao direito sobre o ponto, "remover".

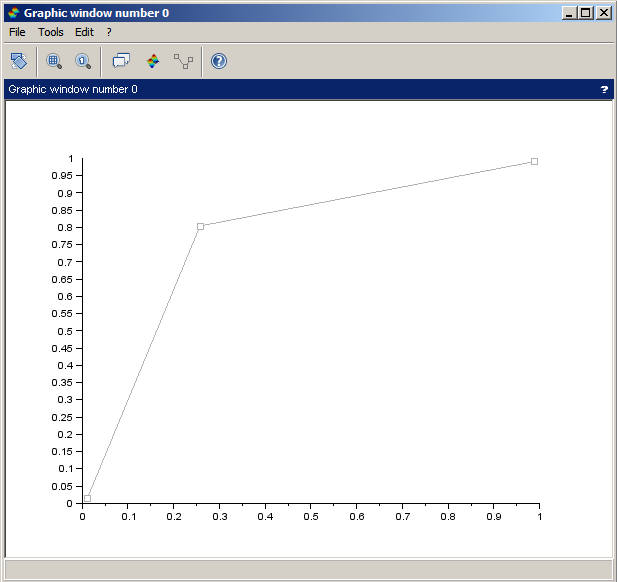

  Para mover um ponto: com a curva selecionada e o modo de edição de dados habilitado, click e arraste o ponto.
