対話型エディタ

説明

対話型プロットエディタはscilabに追加された新規機能であり, ユーザは1行もコードを書くことなく プロットウインドウとグラフィックオブジェクトを 関係づけることができます.

対話型プロットエディタは以下の機能を提供します:

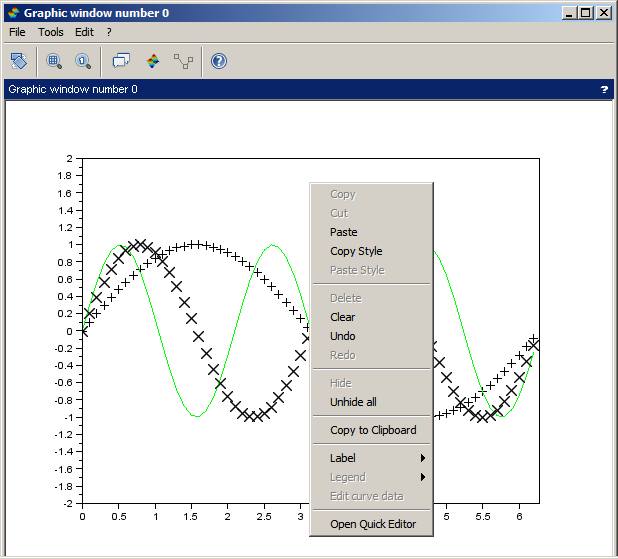

エディタメニュー:

• ユーザは,プロットウインドウ上で曲線, 面および凡例を選択できます.

• 選択されたエンティティは,コピー/切り取りし, 他の図に貼り付けることができます (凡例を除く).

• 軸プロパティは,図に間で容易に整形するために コピーおよび貼り付けすることができます.

• 図はシステムのクリップボードにコピーでき, (Wordのような)他のプログラムに貼り付けることができます.

• 選択したエンティティを削除.

• 選択したエンティティをユーザが隠し,全ての隠されたエンティティを 見せることを可能にします.

• エディタで行ったほぼ全ての動作をアンドゥ/ リドゥできます.

• ラベル

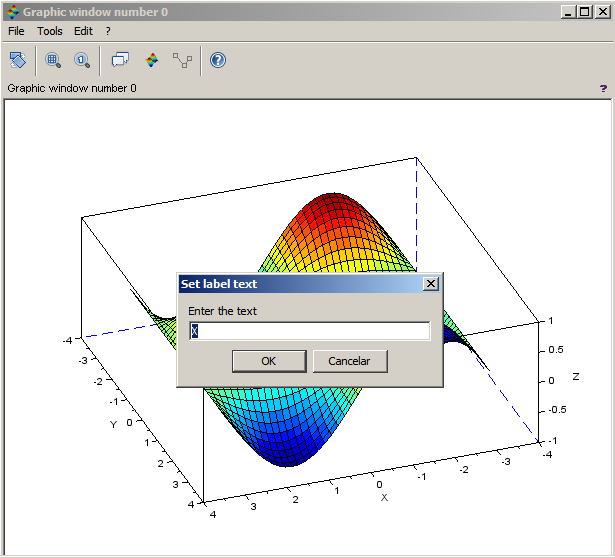

  右クリックするだけで, ユーザが軸内にラベルを挿入することができます, ラベルのテキスト上でダブルクリックすることで,テキストを編集する ダイアログが開きます.

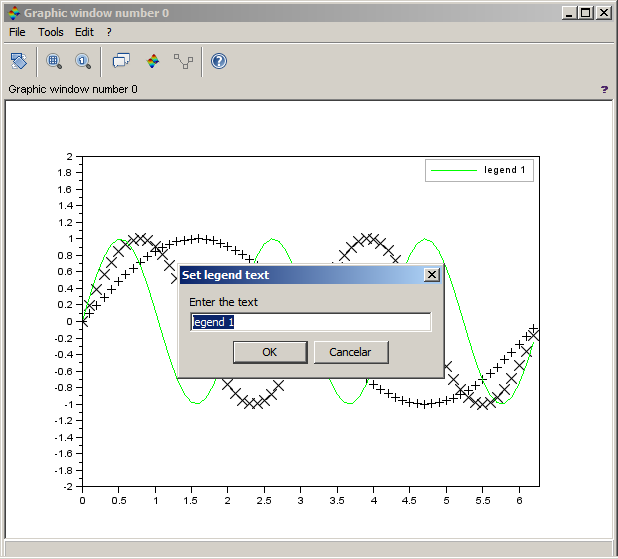

• 凡例

  右クリックするだけで,ユーザは選択した曲線に凡例を挿入または 削除できます. 凡例ボックス上でダブルクリックをするとテキストを編集する ダイアログを開きます.



• 図を消去します.

• 右クリックするだけで,ユーザは, 選択した/右クリックしたエンティティからプロパティを指定して gedを開くことができます.

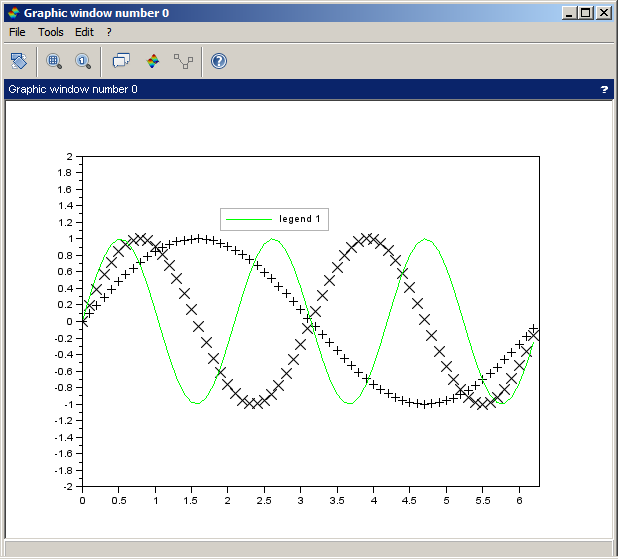

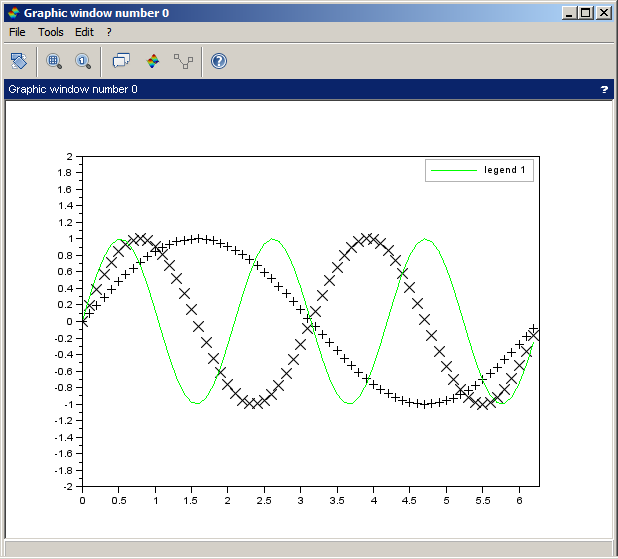

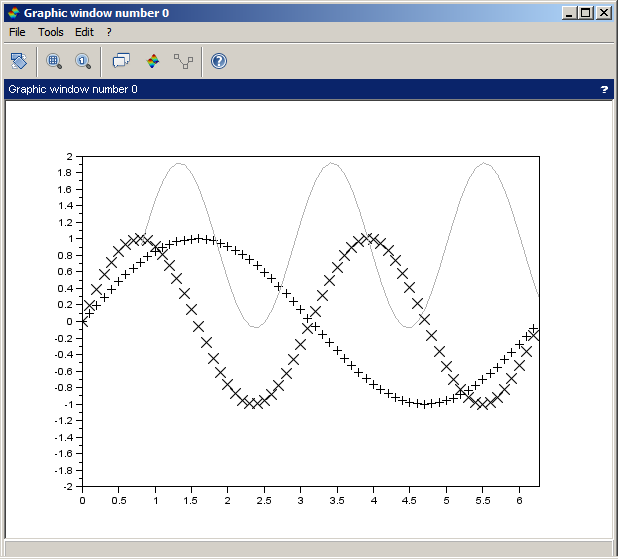

• オブジェクトを移動

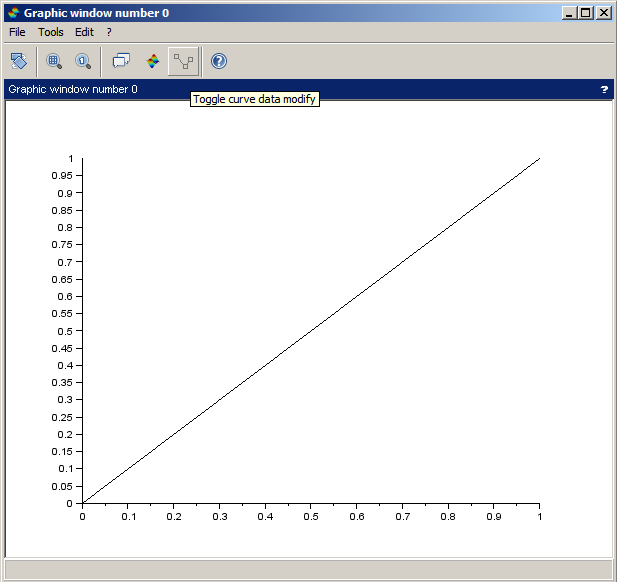

  オブジェクトを移動するには: データ編集モードを有効にし, 選択し, オブジェクトをドラッグします.



• グラフィックによる曲線データエディタ

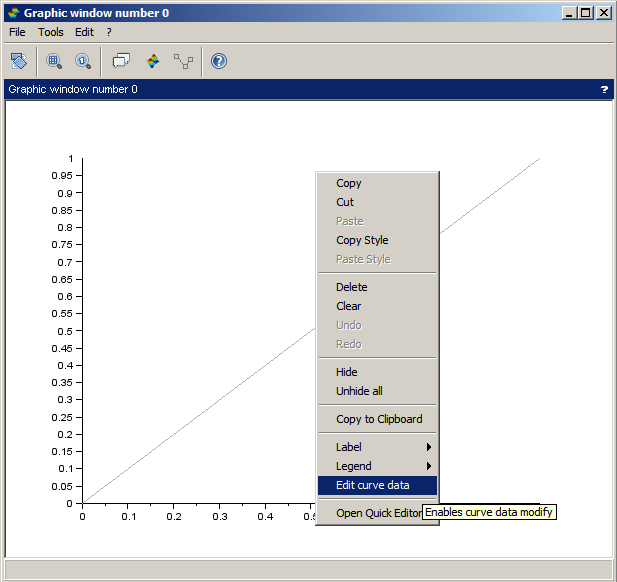

  曲線データを編集するには: データ編集モードを有効にし, オブジェクトを選択, 右クリック, 曲線データを編集または曲線上をダブルクリック.

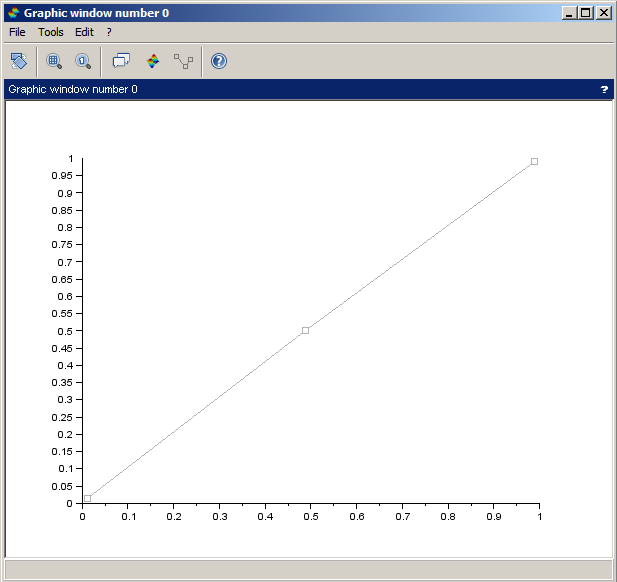

  点を追加するには: 編集モードで選択した曲線上で, 右クリック, "挿入" または曲線上でダブルクリック.

  点を削除するには: 編集モードで選択した曲線上で, 右クリック, "削除".

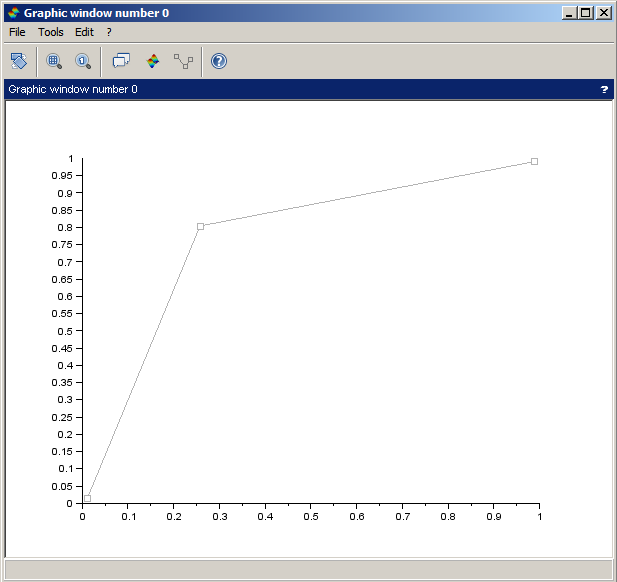

  点を移動するには: 編集モードで選択した曲線上で, 点をクリックしてドラッグ.



参照

• Properties editor — グラフィックオブジェクトエディタの機能に関する説明
• ged — Scilabグラフィックエディタ
• graphics_entities — グラフィックスエンティティデータ構造体の説明
• set — グラフィックエンティティオブジェクトまたは またはユーザインターフェイスオブジェクトのプロパティの値を設定する.
• get — Gets the handle of a graphical or User Interface object, or the property's value of objects.
