subplot

Paramètres

m, n, p

entiers > 0 : (m,n) = nombres de rangées et de colonnes du quadrillage virtuel. p = n° de la case ciblée.

mnp

un entier avec mnp comme notation décimale.

ax

handle de l'entité de type Axes créée

Description

subplot(m,n,p) ou subplot(mnp) quadrille la fenêtre graphique ou la zone uicontrol("style","frame") courante en un damier virtuel de m × n cases, et sélectionne la p-ième case comme zone de dessin active.

Les cases du quadrillage sont numérotées par ordre croissant le long de chaque rangée, puis selon les rangées suivantes vers le bas. Ainsi, la dernière case de la 1ère rangée a le n° n. La case (i,j) sur la rangée n°i et la colonne n°j a le numéro (i-1)*n+j.

Lorsque la zone sélectionnée correspond exactement à celle d'un repère graphique existant, subplot(…) fixe celui-ci comme repère actif.

Sinon, subplot(…) crée un repère graphique vide couvrant la case sélectionnée, prêt à recevoir les graphiques à venir.

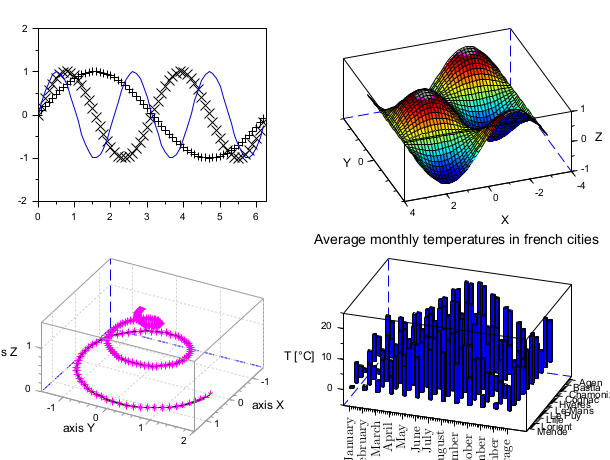

Exemples

clf
subplot(221)
plot2d()

subplot(222)
plot3d()

subplot(2,2,3)
param3d()

subplot(2,2,4)
bar3d()

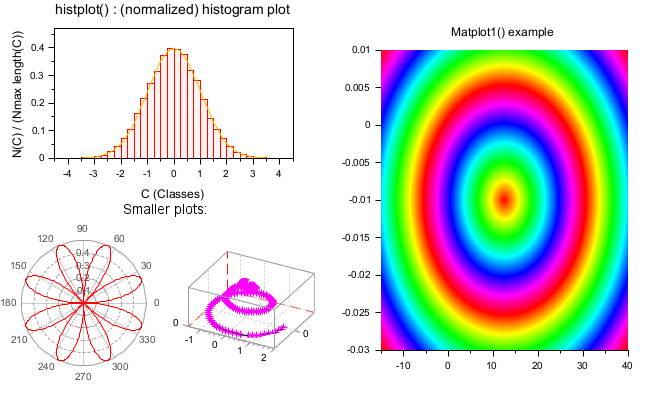

Placements plus complexes, mais toujours quadrillables :

clf
subplot(1,2,2)
Matplot1()
xtitle("Matplot1() example","","")

subplot(2,2,1)
histplot
delete(findobj("type","Legend"))

subplot(2,2,3)
title("Smaller plots:", "fontsize",3)

subplot(2,4,5)
polarplot()

subplot(2,4,6)
param3d()
xtitle("","","","")

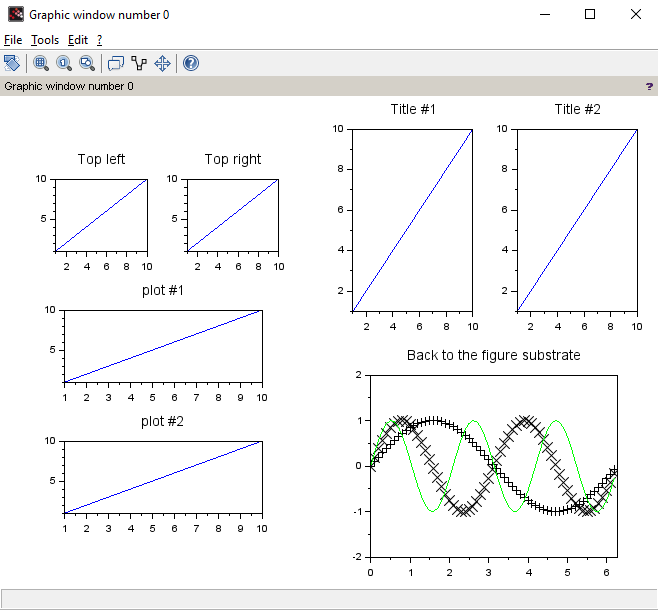

Utilisation sur des uicontrol frames :

x = -4:0.05:4;

f = figure(...
    "default_axes","off", ...
    "toolbar","none", ...
    "name","subplot in frames", ...
    "backgroundColor",[1 1 1]*0.97);

// Frame #1
b = createBorder("titled", "Frame #1");
uicontrol(f, ...
    "style", "frame", ...
    "units","normalized", ...
    "border", b, ...
    "position", [0.03 0.83 0.94 0.15]);

// Frame #2
b(2) = "Frame #2";
fr2 = uicontrol(f, ...
    "style", "frame", ...
    "units","normalized", ...
    "border", b, ...
    "position", [0.03 0.03 0.60 0.8]);

a2 = newaxes(fr2);
subplot(1,2,1)
plot(x, tanh(x)), title("tanh")

subplot(2,2,2)
plot(x, sinh(x)), title("sinh")

// Frame #3
b(2) = "Frame #3";
fr3 = uicontrol(f, ...
    "style", "frame", ...
    "units","normalized", ...
    "border", b, ...
    "position", [0.65 0.03 0.32 0.8]);

a3 = newaxes(fr3);
subplot(2,1,1)
plot(2*x, sinc(2*x)), title("sinc")

subplot(2,1,2)
plot(2*x, sin(2*x)), title("sin")

// Back to Frame #2
sca(a2);
subplot(2,2,4)
plot(x, cosh(x)), title("cosh")

Voir aussi

• xsetech — sélectionne la sous-fenêtre d'une fenêtre graphique pour les dessins
• newaxes — Creates a new Axes entity
• axes_properties — description of the axes entity properties
